SiManager-SI

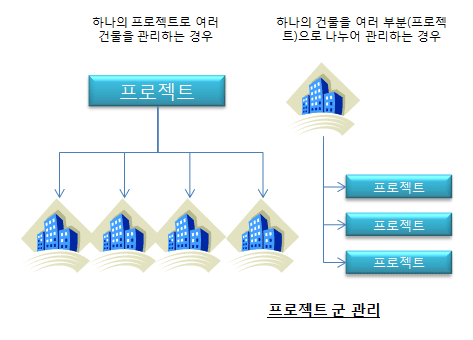

프로젝트 군 관리
  • 건물 위치와 무관하게 프로젝트 단위로 그룹화 하여 관리대상을 모니터링 및 제어할 수 있습니다.
  • 하나의 프로젝트에서 여러 건물에 대한 관리가 가능하고
  • 한 건물에서 관리대상을 여러 부분으로 나누어 프로젝트 단위로 관리 할 수 있습니다.

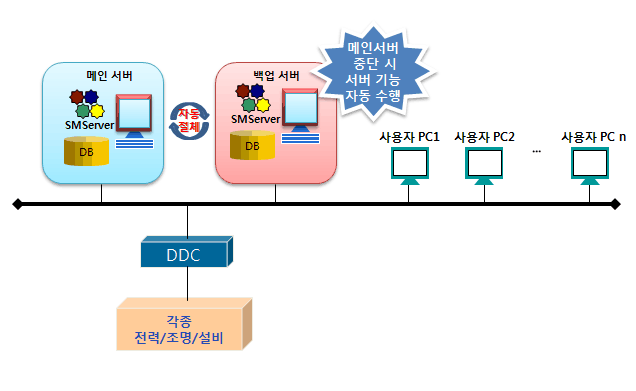

이중화 시스템
  • 메인서버 장애시 백업서버 운영을 통한 무중단 이중화 서비스가 가능합니다.
  • 메인서버는 정해진 주기대로 백업서버에 데이터를 백업하고, 백업서버는 메인서버 장애 시 백업서버로 자동 절체되어 서버의 기능을 수행 합니다
  • 각 클라이언트들은 메인서버 장애 시 안내 메시지에 따라 백업서버에 재 접속하여 업무를 중단 없이 수행할 수 있습니다.

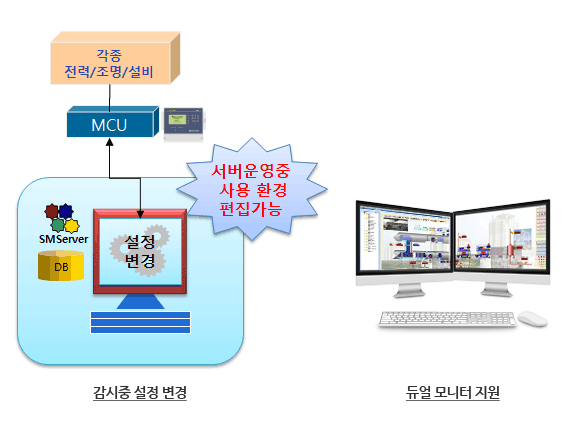

속성 편집 및 듀얼모니터
  • 서버 운영중 속성 편집 : 서버 중지 없이 다음과 같이 각종 속성 편집이 가능하여 운영 공백을 최소화할 수 있습니다.
    • 그래픽 편집
    • 태그 속성 변경
    • 트랜드 속성 변경
    • 스케쥴 편집
    • 카메라 설정 변경
  • 듀얼 모니터 지원 : 한대의 컴퓨터로 두 개의 모니터에서 여러 운전화면을 동시에 실행하여 감시 및 제어를 할 수 있습니다.

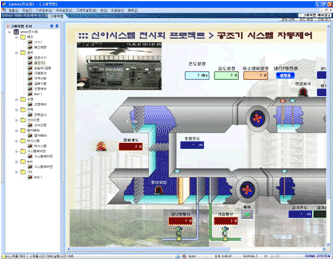

그래픽 감시 및 제어(그래픽맵)
  • 3차원 입체형 그래픽을 통한 현장감 있는 시스템 감시 제어가 가능하며
  • 카메라 영상을 그래픽 화면에 배치함으로써 실시간으로 현장 상황을 영상과 소리로 확인할 수 있습니다.
  • 다양한 오브젝트(선, 도형, 텍스트, 그림, 카메라, 그래프)와 그래픽 효과(출몰, 점멸, 색변화, 그림바꾸기, 태그제어, 페이지동작, 수직/수평 – 변화/이동/채우기)를 사용하여 가독성 높은 그래픽 감시화면을 용도와 목적에 맞게 작성할 수 있습니다.

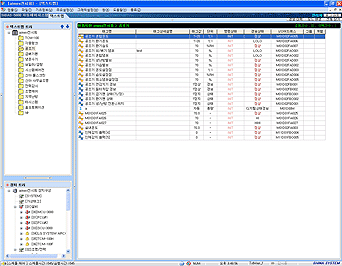

텍스트 감시 및 제어(텍스트맵)
  • 텍스트맵은 시스템 기본맵이며, 장치관리자에 의한 장치트리와 사용자 구성에 의한 사용자트리로 구성됩니다.
  • 택스트맵은 태그의 실시간 감시기능과 개별 또는 일괄제어시 편리하게 이용할 수 있습니다.
  • 용도와 기능에 맞게 운영자가 택스트맵 트리를 구성할 수 있고 태그의 속성 설정, 태그 이력 조회, 태그별 스케쥴 등록을 할 수 있습니다.
  • Windows 탐색기 구조의 트리뷰와 리스트 형태로 구성되어 접근성 및 가독성이 용이하며 Drag & Drop방식을 이용한 목록 구성이 가능합니다.

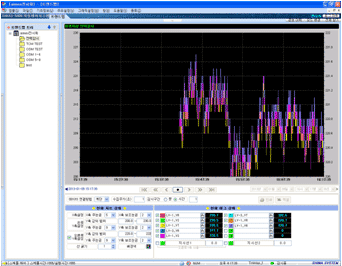

실시간 경향 감시(트랜드맵)
  • 운영자가 등록한 태그에 대한 실시간 값을 그래프 형태로 비교하고 감시합니다.
  • 태그 값은 운영자가 설정한 수집 주기에 따라 트랜드 그래프에 자동으로 반영됩니다.
  • 각 트랜드별 10개의 태그를 동시에 감시할 수 있으며 트랜드트리를 통한 그룹별 트랜드 관리가 용이합니다.
  • 오른쪽 Y축을 이용하여 범위가 서로 다른 두 태그에 대하여 동시에 경향감시가 가능하여 아날로그와 디지털 태그를 동시에 감시할 수 있어 이벤트 발생 시 분석이 용이합니다.
  • 트랜드 화면 이동 버튼을 이용하여 과거트랜드를 다시 볼 수 있고 특정위치를 클릭 함으로써 해당위치의 상세 값을 확인 할 수 있습니다.

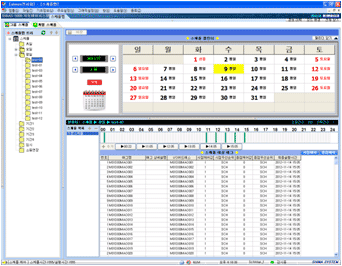

스케쥴 설정 및 제어(스케쥴맵)
  • 달력과 시간 바(Bar)를 이용하여 간편하게 스케쥴 설정이 가능합니다.
  • 휴일, 평일, 특정요일, 사용자정의 등의 스케쥴 모델(그룹) 을 이용하여 대량의 스케쥴을 손쉽게 등록할 수 있습니다.
  • 태그별(개별)스케쥴 기능을 이용하여 용도에 따라 특징이 있는 태그에 대해 집중관리가 가능합니다.
  • Drag & Drop방식을 이용한 스케쥴 복사 및 이동이 가능합니다.

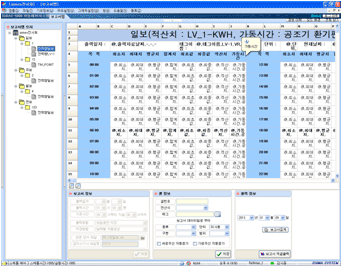

보고서 작성(보고서맵)
  • EXCEL로 작성된 다양한 보고서 양식(일보,주보,월보,년보 등)을 등록하여 사용할 수 있습니다.
  • 각 셀에 설정정보(태그와 대상값)을 지정하여 사용하며, 등록된 보고서의 결과물을 미리보기형태로 확인할 수 있습니다.
  • 또한 자동출력기능을 이용하여 보고서 파일 자동 생성 및 인쇄를 할 수 있습니다.
  • 셀 설정시 가로세로 자동증가 기능과 셀복사기능을 이용하여 태그의 시간대별 표현값(최소치 최대치, 평균치, 적산값 등)을 간편하고 빠르게 설정을 할 수 있습니다.

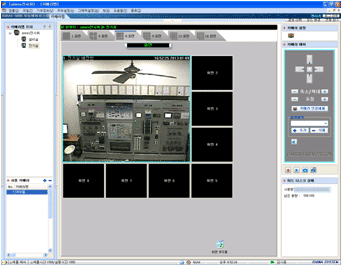

IP카메라 감시(카메라맵)
  • 카메라를 등록하여 현장의 상황을 실시간 영상으로 감시할 수 있습니다.
  • 감시위치의 이동, 줌인/줌아웃, 동영상저장 및 캡쳐등의 기능을 제공하며
  • 카메라 트리의 그룹별로 카메라 설정에서 이미 등록된 카메라를 이용해 6가지 형태의 화면구성이 가능합니다.
  • Drag & Drop방식을 이용하여 카메라의 화면등록 및 이동이 가능합니다.

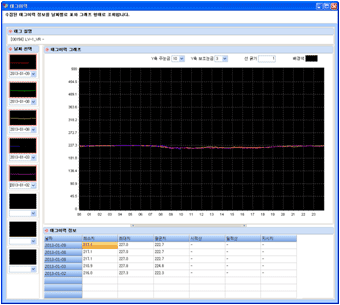

태그 이력 조회
  • 수집된 태그 데이터를 시간별 또는 일별로 그래프와 표형태로 조회할 수 있습니다.
  • 아날로그 포인트는 최소, 최대, 평균, 지시치를 표시하며, 디지털 포인트는 시별, 일별, 누적가동 시간을 표시합니다.
  • 최대 8개 까지 조회 날짜를 추가하여 날짜별 비교조회가 가능하며
  • 최초 일별로 조회된 그래프의 특정 시간대 위치를 더블클릭하면 해당일의 시간대별 상세 그래프가 조회됩니다.

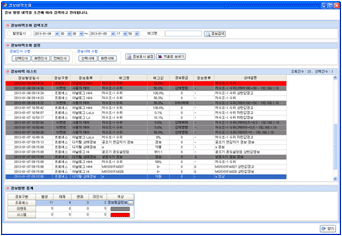

경보발생 및 조회
  • 경보등급과 세부 분류별로 시스템 운영상황을 사용자 설정에 따라 다양한 매체(화면, 프린터, 문서, SMS)로 현 상태를 알릴 수 있으며
  • 경보 이력 조회를 이용하여 시스템 상태에 대한 진단 및 관리에 활용 할 수 있습니다.
  • 프로세스, 이벤트, 시스템별로 구별하여 경보이력을 보여주며
  • 인식 및 삭제처리를 통하여 경보를 표시를 변경할 수 있고
  • 필터링 기능을 이용하여 설정된 분류 및 항목만 표시할 수 있습니다.

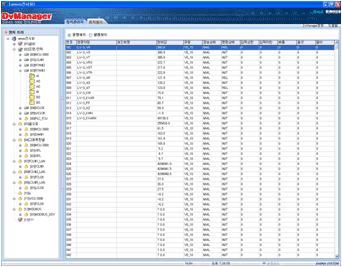

장치구성(장치관리자)
  • DvManager(디바이스매니져)는 전체 장치들의 네트웍 포트의 장치구성과 각 장치에 대한 입출력 정의, 로컬 스케쥴 입력 등을 설정하여, 장비 스스로 독립적 기능을 수행하도록 설정하기 위한 장치 설정 툴입니다.
  • DvManager는 멀티포트 구조를 지원하여 포트 별 다양한 통신방식(RS-232, RS-485, TCP/IP)과 프로토콜(SE-Net, CU-Net, DDE, MODBUS, OPC, XNET 등)을 지원하여 타사제품을 포함하여 다양한 장치에 대한 시스템 통합이 용이합니다.

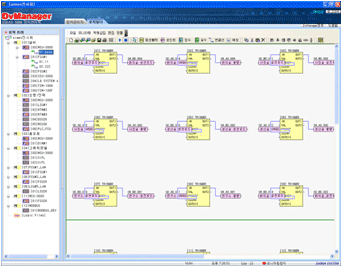

제어로직 작성(로직빌더)
  • 제어로직 실행이 가능한 장치(FCU,MCU)에 대하여 그래픽 편집환경을 통해로직을 쉽게 구현하고 장치로 다운로드합니다 (약 100여개의 펑션 제공).
  • 실시간 모니터링과 튜닝을 통하여 작성된 로직을 즉시 검증할 수 있습니다.
  • 오브젝트(펑션블럭, 포인트, 정수,실수,연결선)을이용하여 간편하게 Drag & Drop방식 으로 제어로직을 구현합니다 .
